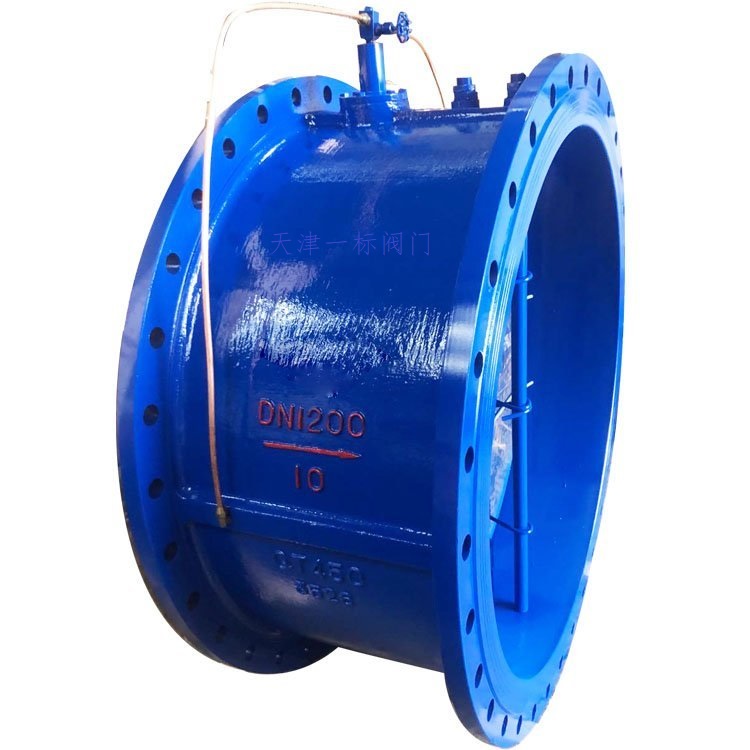

微阻緩閉蝶式止回閥

微阻緩閉蝶式止回閥是一種用于防止介質倒流并削弱水錘效應的工業閥門，廣泛應用于清水、污水、海水等介質的排水管道系統。以下是其核心信息：

1. ‌工作原理‌
‌兩步關閉機制‌：當介質回流時，閥瓣先快速關閉80%，剩余20%通過油壓緩閉系統緩慢關閉（緩閉時間≤60秒），有效平衡水錘壓力‌。
‌核心組件‌：由閥體、半圓閥瓣、回位彈簧、儲油缸及緩閉小氣缸組構成，通過介質推力驅動閥瓣開啟，回流時彈簧與液壓系統協同控制關閉速度‌。
2. ‌技術參數‌
‌壓力與通徑‌：公稱壓力1.0-2.5MPa，通徑范圍DN40-DN1200，強度試驗壓力為公稱壓力的1.5倍‌。
‌適用介質‌：清水、污水、海水（不適用于含固體顆�；蚋哒扯攘黧w）‌。
‌材料‌：閥體為灰鑄鐵/鑄鋼/不銹鋼，閥座采用丁腈橡膠，閥桿及活塞為不銹鋼‌。
3. ‌產品特點‌
‌結構優勢‌：體積小、重量輕（僅為旋啟式止回閥的1/3），流體阻力低，密封可靠‌。
‌緩閉功能‌：油壓系統不受介質特性影響，可調節針型閥控制緩閉時間，節能效果顯著‌。
4. ‌應用領域‌
‌工業場景‌：化工、電力、市政排水、石油等領域的泵出口管道，防止介質倒流及水錘破壞‌。

‌典型型號‌：HH46X、HDH48X、HH49X系列，法蘭連接，驅動方式為水力控制‌。
