凸輪撓曲閥

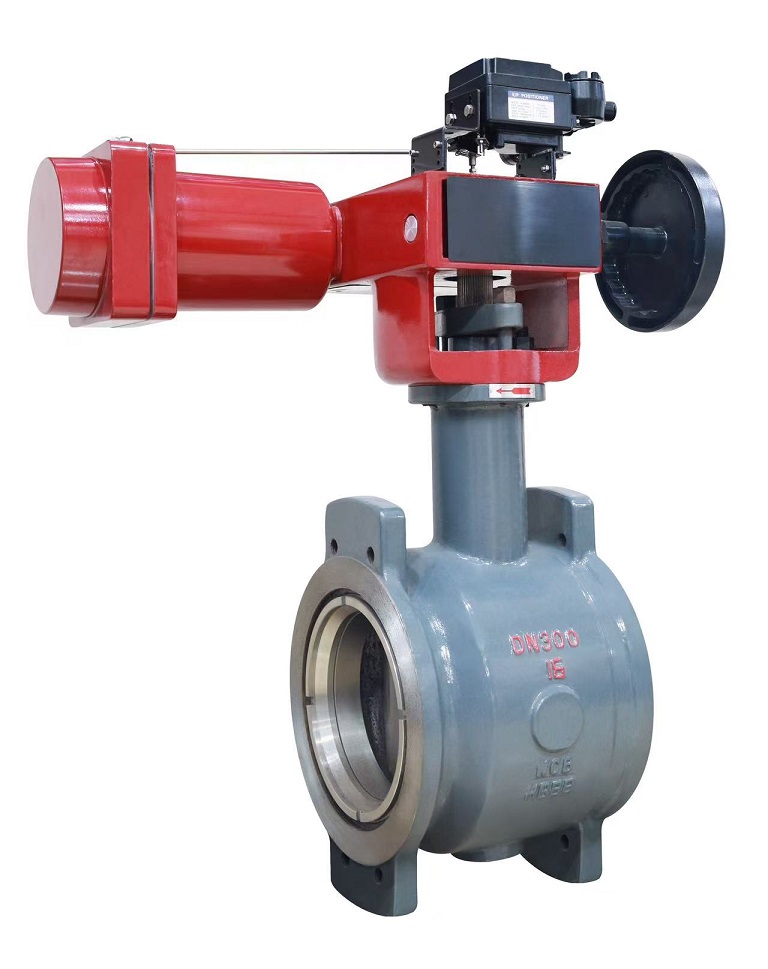

偏心旋轉閥（Eccentric rotary valve），又稱凸輪撓曲閥，是一種結構新穎的工業閥門，廣泛應用于石油、化工、電力等領域。其核心特點在于偏心閥芯設計，通過旋轉運動實現介質流量的精準調節或切斷。

以下是其主要特性及技術要點：
一、結構特點
‌偏心閥芯設計‌
閥芯回轉中心與旋轉軸偏心，啟閉時球冠與閥座相切，減少摩擦并延長密封面壽命‌。閥芯后部通常配有導流翼，增強流體穩定性‌。
‌流路優化‌
直通式閥體設計簡化流路，流通能力優于同口徑單/雙座閥，重量僅為后者的1/3‌。
‌密封形式‌
支持硬密封（金屬/陶瓷閥座）和軟密封（聚四氟乙烯），泄漏等級可達ASME B16.104Ⅵ級‌。
二、工作原理
‌啟閉過程‌：閥芯旋轉時球冠脫離閥座（開啟），關閉時通過彈性變形產生壓緊力實現密封‌。
‌自清潔功能‌：球面壓緊閥座可破壞結晶或顆粒堆積，適用于高黏度、含雜質介質‌。
三、性能優勢
‌長壽命與可靠性‌
偏心結構降低磨損，閥座密封圈支持自動定心與動態對準，延長使用壽命‌。
‌高適應性‌
適用溫度范圍-40℃~550℃，壓力等級PN1.6-6.3MPa，支持正向/反向流密封‌。
‌調節精度‌
近似直線流量特性，可調比達100:1，適合連續調節場景‌。
四、應用場景
‌工業領域‌：石油化工、冶金、電力等流程控制，尤其適用于含顆粒、結晶或高黏度介質‌。

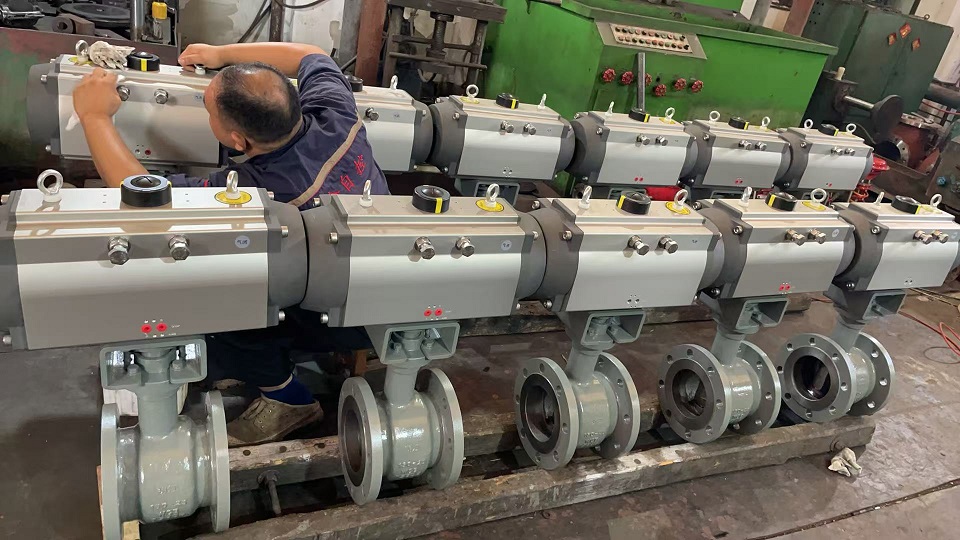

‌驅動方式‌：支持氣動、電動及手動操作，可適配自動化控制系統‌。
五、安裝與維護
‌安裝便捷‌：法蘭連接設計簡化管道對接，部分型號支持壓緊式無法蘭閥體‌。
‌維護簡化‌：上裝式結構便于在線檢修，單閥座設計避免異常升壓風險‌。

該閥門通過獨特的設計平衡了密封性、耐用性與調節性能，成為復雜工況下流體控制的優選方案。
