氣動旋球閥

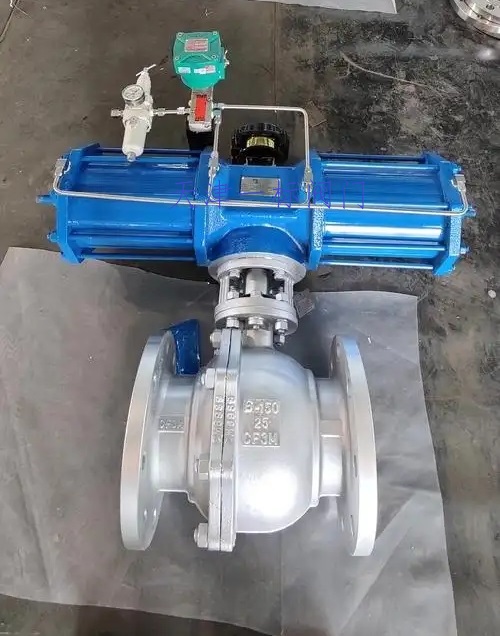

氣動旋球閥是一種通過壓縮空氣驅動球體旋轉的自動化閥門，其核心結構包括氣動執行器、球閥閥體及定位附件。執行器通過活塞或齒輪將氣源壓力轉化為旋轉力矩，帶動球體完成90°啟閉動作，實現快速截斷或調節流體。該閥門的典型結構特征為：
雙作用/單作用執行器：雙作用型通過雙向氣動實現開關，單作用型依賴彈簧復位；
浮動球/固定球設計：前者適用于中低壓，后者通過軸承支撐球體以應對高壓工況；
模塊化附件：可選配電磁閥、限位開關、氣源三聯件等，形成完整的控制單元。 其工作原理基于氣動-機械聯動：當壓縮空氣進入執行器腔室時，推動活塞或齒輪組運動，通過閥桿帶動球體旋轉。通道與管道對齊時開啟，垂直時關閉，配合定位器可實現精確流量調節。這種設計兼具氣動系統的快速響應與球閥的低流阻優勢。 氣動旋球閥在工業自動化領域展現出顯著的技術優勢：
快速響應：氣動驅動可實現毫秒級啟閉，較手動閥門效率提升90%以上，尤其適用于緊急切斷場景；
精準控制：搭配電氣定位器后，流量調節精度可達±1%，滿足化工、制藥等行業的工藝參數嚴苛要求；
安全可靠：無電火花設計，本質防爆特性使其在石油、天然氣等易燃易爆環境中不可替代。
典型應用場景包括：
石油化工：長輸管道緊急切斷、反應釜進料控制，耐腐蝕材質可應對酸性介質；
水處理系統：通過PLC實現泵站聯動，抗水錘結構保障管網安全；
食品醫藥：衛生級設計滿足GMP規范，無菌密封防止介質污染。

其高效、安全的特性正推動其在智能工廠中的普及，成為流體控制自動化升級的關鍵組件。
