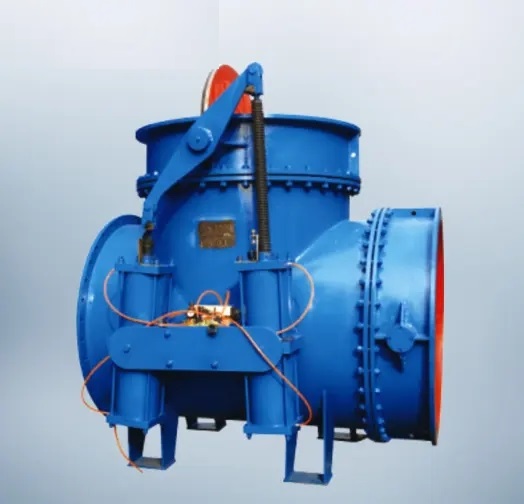

氣動三通煤氣切換閥

氣動三通煤氣切換閥

產品介紹
氣動三通煤氣切換閥是室轉爐煙氣凈化與煤氣回收系統中控制煤氣回收與放散的理想設備，結構合理，密封可靠，操作方便，耐潔塵性好，壽命長，采用氣壓傳動，裝有乏味信號輸出元件，可遠程集中控制。
結構特點
1. 本體部分：主要由三通體和結構與性能完全相同的兩只蝶閥組成，蝶閥主要由閥體、蝶板、閥軸、密封圈等組成。
2. 執行機構;主要由氣缸、搖臂、連桿及限位接近開關等組成。
3. 機械聯鎖：動力氣缸和連桿機構保證了兩只蝶閥運動切換的轉卻同步動作，即蝶閥一直全開時，另一只恰好全關，這種聯鎖機構，在煤氣回收中具有特殊的重要性。
4. 本閥可設置閥座自動沖洗裝置，若需要，用戶應在訂貨合同中注明。

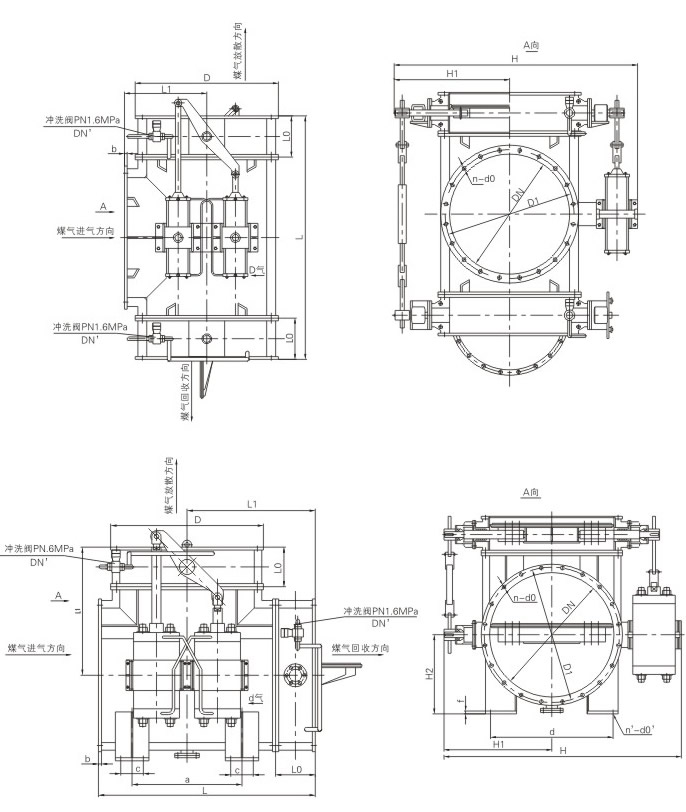

5. 根據現場安裝條件，閥門課分辨按A型和B型供貨。
6. 在轉爐煙氣凈化與煤氣回收系統中，與氣動旁通煤氣切斷閥和自動煤氣水封逆止閥共用一套控制柜，實現系統聯鎖自動運行。
