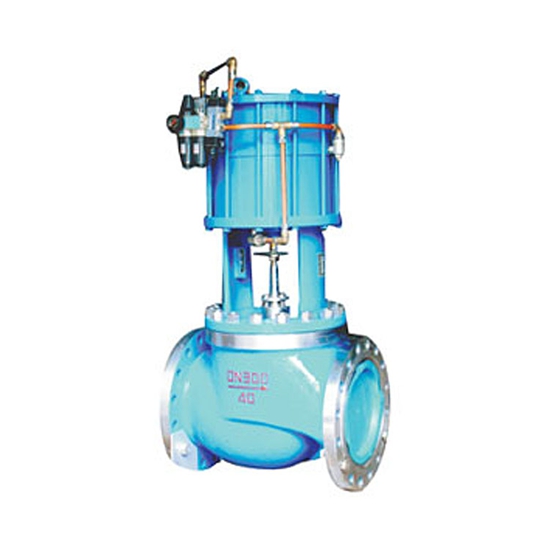

氣動活塞快速切斷閥
品牌：一標閥門 型號：ZQGP
氣動活塞快速切斷閥
一、它是什么
也叫 氣動快速切斷閥、氣動緊急切斷閥、活塞式快切閥。
作用：瞬間全開 / 瞬間全關，用于緊急停料、緊急斷氣、斷蒸汽、安全聯鎖。
特點：切斷速度極快、推力大、動作可靠。
二、結構特點
-
執行器：氣缸活塞式
- 不是薄膜式，是氣缸 + 活塞，推力大、速度快。
-
動作快
- 全開 / 全關時間：1~3 秒（普通調節閥要十幾秒）。
-
只有開關，不調節
- 要么全開，要么全關，屬于兩位式切斷。
-
常用形式
- 氣開式：有氣開，斷氣關（安全型，最常用）
- 氣關式：有氣關，斷氣開
- 帶手動復位、帶彈簧復位，斷電、斷氣自動安全位置。
主要技術參數
| 公稱通徑 mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 閥座直徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 公稱壓力 MPa | 1.6 ； 4.0 ； 6.4 | ||||||||||
| 行 程 mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快 開 | ||||||||||
| 執行器型號 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
| 作用形式 | 單作用型/雙作用型 | ||||||||||
| 氣源壓力MPa | 0.4-0.7 | ||||||||||
| 泄漏量 | 軟密封:O泄漏；硬密封：10-5×閥的額定容量 | ||||||||||
| 切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | |||||
配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構外形尺寸
