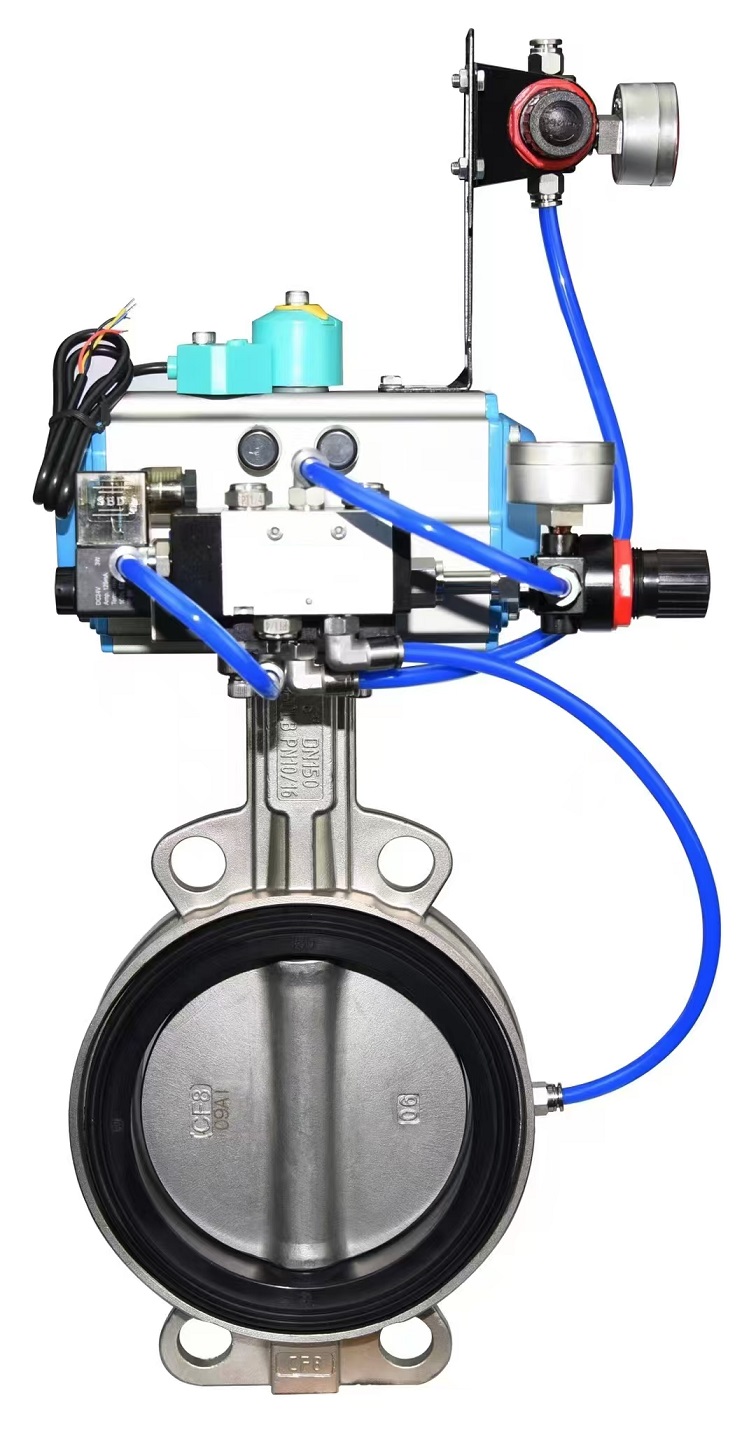

膨脹式氣動蝶閥

膨脹式氣動蝶閥技術解析

一、核心特性

1. ‌密封原理‌

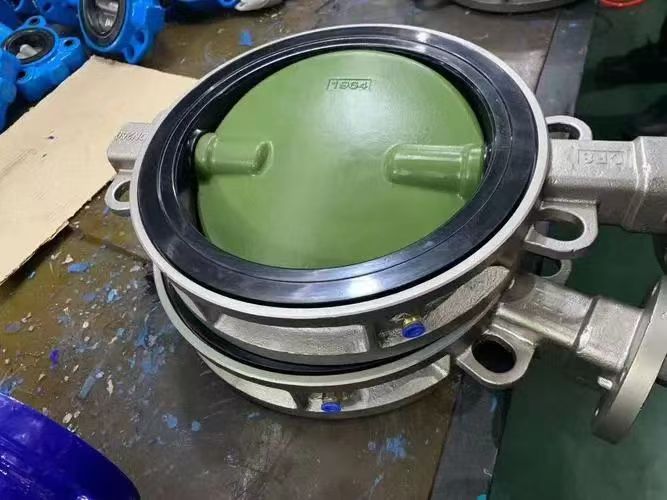

   采用充氣式膨脹閥座設計，通過氣動執行器注入壓縮空氣使密封圈徑向膨脹，實現與蝶板的緊密貼合，適用于含顆粒、粉體等復雜介質的零泄漏控制。
2. ‌驅動方式‌
   標配單作用或雙作用氣動執行機構，支持5-7bar氣源壓力，可選配電磁閥、定位器等附件，滿足自動化控制需求。
3. ‌應急設計‌
   配置手動操作裝置，在氣源故障時可快速切換至手動模式，保障系統連續性。

---

二、結構設計

組件	關鍵配置
‌閥體材質‌	球墨鑄鐵、304/316不銹鋼（耐腐蝕性提升50%以上）
‌密封材料‌	EPDM（耐老化）、PTFE（耐酸堿）、金屬硬密封（耐高溫至200℃）
‌連接形式‌	對夾式（占80%應用場景）、法蘭式，適配DN40-DN2000管道
‌執行機構‌	雙氣缸冗余設計（故障率降低60%），可選防爆認證（Ex ib IIC T4）

---

三、技術參數

• ‌壓力等級‌：PN10/16、CLASS 150LB，最高耐受1.6MPa
• ‌溫度范圍‌：-30℃~150℃（EPDM密封），金屬密封可擴展至200℃
• ‌泄漏等級‌：VI級（軟密封）、IV級（硬密封）813
• ‌流通效率‌：全開時流阻系數≤0.3，流量損失較普通蝶閥減少40%

---

四、典型應用

1. ‌粉體輸送‌
   硅酸鹽水泥、PVC粉末等顆粒介質的截斷控制，耐磨性較普通蝶閥提升3倍。
2. ‌環保工程‌
   廢氣處理系統中粉塵氣流的動態調節，適配含腐蝕性氣體（如SO₂）環境。
3. ‌食品醫藥‌
   衛生級工況下物料輸送，閥體內壁Ra≤0.8μm拋光處理，符合FDA標準。

---

五、選型要點

1. ‌工況適配‌
   • ‌腐蝕性介質‌：優先選用316L閥體+PTFE閥座13；
   • ‌高溫場景‌：硬密封+水冷夾套設計（溫度耐受提升至400℃）。
2. ‌控制要求‌
   需匹配定位器（調節精度±1%）和限位開關（位置反饋誤差≤0.5°）。
3. ‌安裝規范‌
   對夾式閥門需預留足夠螺栓預緊空間，避免密封圈受力不均導致泄漏5。

---

‌注‌：選型時應明確介質粒徑（建議≤5mm）、氣源穩定性（波動范圍±0.2bar）等參數，避免因超限導致密封失效。
