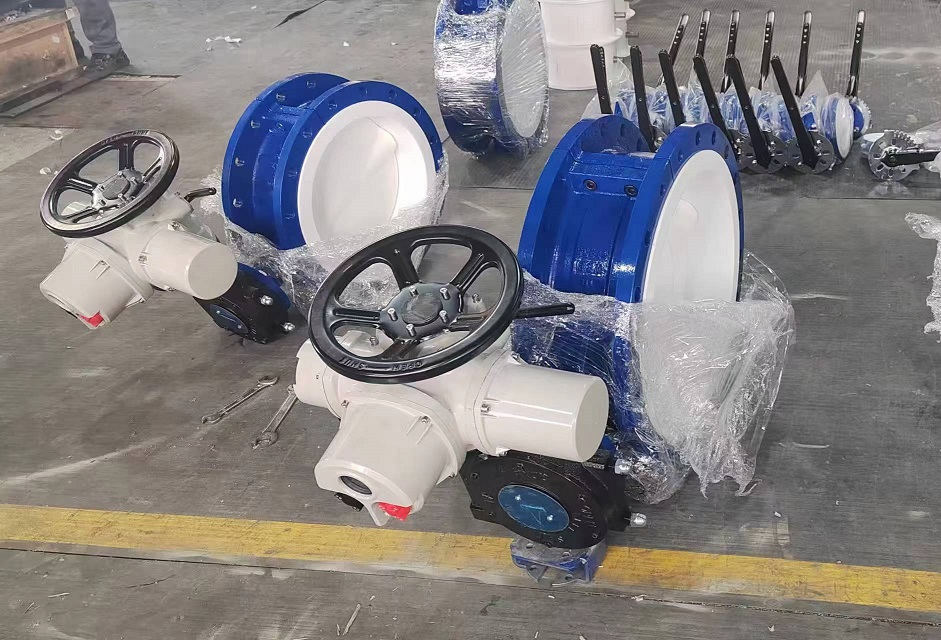

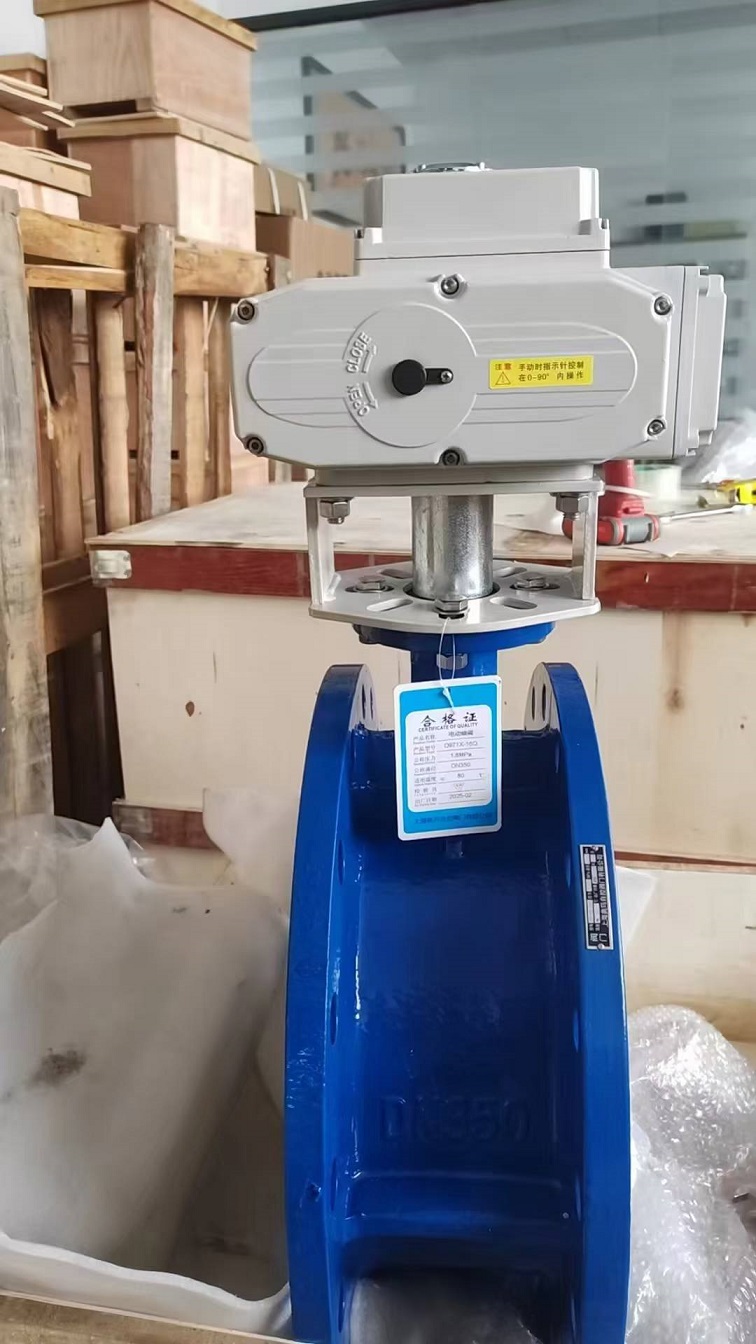

電動調節蝶閥

電動調節蝶閥的工作原理及核心組件解析如下：
‌一、基本工作原理‌
‌電力驅動控制‌
通過電動執行器接收電源信號（如220V電壓或4-20mA控制信號），驅動閥桿旋轉，帶動蝶板圍繞軸線轉動，實現閥門的開啟、關閉或流量調節‌。
‌角度調節與流量控制‌
蝶板旋轉角度（通常0°-90°）決定開度，全開時蝶板與管道平行，全閉時垂直。通過改變角度可精準調節介質流量‌。
‌限位反饋機制‌
限位開關監測主軸旋轉圈數，計算蝶板開合程度，達到設定位置時自動切斷電機電源，防止過載‌。
‌二、核心組件功能‌
組件 作用 材料/類型示例
‌閥體‌ 管道連接支撐，內置蝶板 鑄鐵、不銹鋼‌
‌蝶板‌ 圓盤形金屬部件，旋轉控制介質流動 硬化處理金屬‌
‌電動執行器‌ 接收控制信號，驅動閥桿旋轉（支持遠程/現場操作） 帶減速器型號‌
‌密封結構‌ 防止泄漏（橡膠密封圈需定期更換，金屬密封耐高溫高壓）‌ 軟密封/硬密封‌
‌三、控制模式‌
‌手動控制‌
通過轉換開關切換至現場模式，旋轉旋鈕直接操作閥門‌。
‌自動控制‌
接收PLC或DCS系統的4-20mA信號，實現自動化流量調節‌。
‌四、典型應用場景‌
‌通風系統‌：調節管道氣流（如工業排煙、建筑空調）‌
‌流體控制‌：水處理、化工管道流量調節‌
‌消防系統‌：快速啟閉的排煙蝶閥‌
