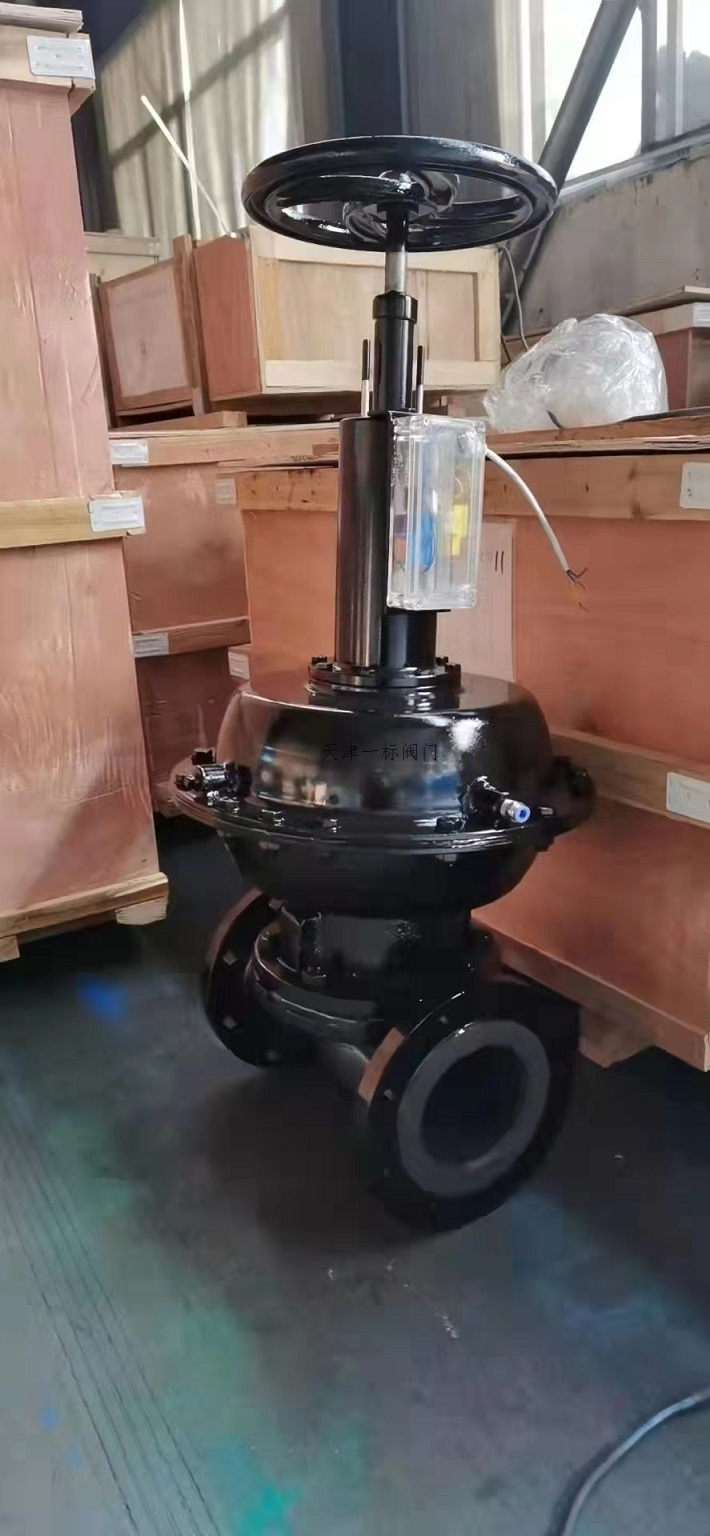

A-ES71-T3110氣動隔膜閥

A-ES71-T3110氣動隔膜閥

型號解碼

• A-ES：氣動隔膜調節閥系列；71：執行器 / 閥體規格代號；T3110：PN10/PN16 標準法蘭、襯里 / 隔膜組合代碼；整體是角式 / 直通式氣動隔膜閥，無填料函、隔膜密封、耐腐蝕優先。

核心結構與原理

1. 無填料函設計：彈性隔膜將介質腔與驅動腔徹底隔離，零外漏，閥桿不接觸介質，杜絕腐蝕與污染；
2. 氣動薄膜 / 活塞執行器，接受 4-20mA 信號 + 0.14~0.4MPa 氣源，帶動隔膜上下變形，實現流量調節與嚴密關斷；
3. 閥體可選鑄鐵 / 鑄鋼，內襯軟橡膠、硬橡膠、F46；隔膜可選丁基、三元乙丙、氟橡膠、PTFE 復合；
4. 流路平滑，流阻小，不易堵，適合含纖維、懸浮物的介質。

關鍵參數

• 公稱通徑：DN20~DN200；
• 公稱壓力：PN10/PN16；
• 溫度范圍：隨隔膜 / 襯里變化（橡膠 -10~85℃；F46 -10~175℃）；
• 泄漏等級：可達零泄漏（隔膜密封優勢）；
• 控制信號：4~20mA DC，標準氣動定位器配套。
